Instructions montage table à dessin

Etape 1

Image étape 1
Visser le pied droit à la base avec les vis et rondelles fournies.





Etape 2





  • Image étape 2
    Retirez les panneaux latéraux de chaque côté de la base.
  • Image étape 2

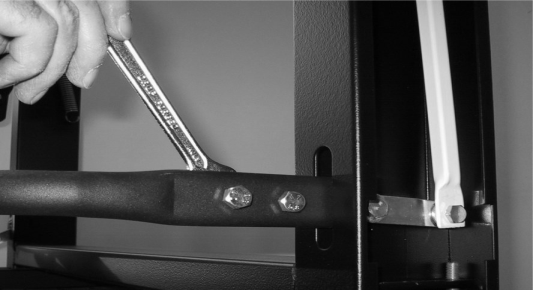

    Fixez la pédale à la base avec les vis et boulons courts fournis.





Etape 3





Image étape 3
Relevez la pédale





Etape 4





  • Image étape 4
    Dévisser la tige filetée du ressort.
  • Image étape 4
    Soulevez le mécanisme pour que le ressort vienne en contact avec le fond de la base.





Etape 5





  • Image étape 5
  • Image étape 5
  • Image étape 5
Fixez à nouveau la tige filetée au ressort et visser jusqu’à un espace de 4 pouces entre le bas du ressort et la plaque inférieure de la base est atteinte.





Etape 6





Image étape 6
Visser le pied gauche à la base avec des vis et rondelles fournies.





Etape 7





Image étape 7
Fixez le bras au support de planche comme illustré.





Ajustements





Pour régler l'intensité de la hauteur, une action sur la tige filetée est nécessaire.
Pour un meilleur amarrage, serrez le boulon situé
 à l'intérieur du panneau latéral. ATTENTION : une petite action sur
 le boulon signifie une variation importante de l'accostage
 système. Une action forcée peut causer de graves dommages à
le système.





  • Image ajustement
  • Image ajustement





Kit de montage





  • Image kit montage
  • Image kit montage
  • Image kit montage
  • Image kit montage
